西人马亮相珠海航展
9月28日,规模空前的第十三届中国国际航空航天博览会(以下简称珠海航展)在广东省珠海市珠海国际航展中心拉开帷幕。西人马科技携带多款自主研发的芯片、传感器和数据采集设备亮相珠海航展。
对于广大航空航天爱好者来说,珠海航展已经是耳熟能详的航空航天盛会。从1996年第一届航展开始,珠海航展一直延续着每两年举办一届的传统,如今已经发展成为中国规模最大、种类最齐全的航空航天展会。据悉,本次航展有来自40多个国家的700多家企业报名参展,参展飞机超过100架,参展总面积达到10万平方米。

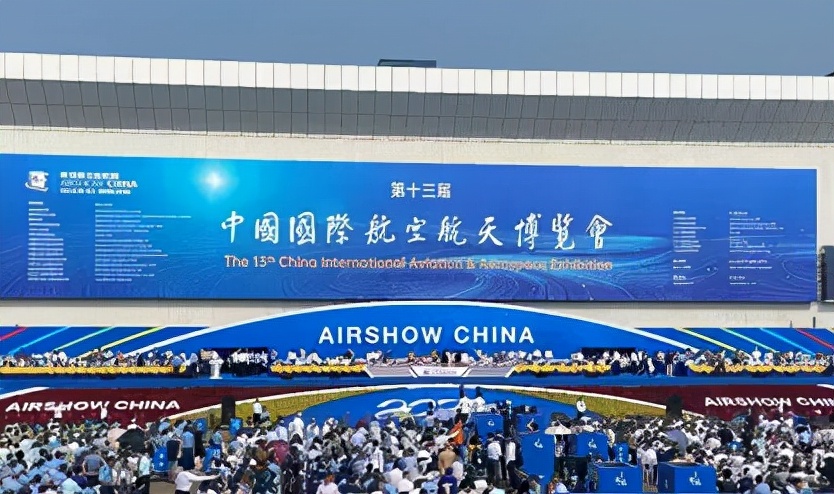

△珠海航展开幕式
西人马由民用航空传感器产品起家,本次参展的展台面积达到30平方米,西人马在航展现场展示了硅基芯片、连接器、压力传感器、压电式加速度传感器、MCU芯片、AI芯片、压力芯片、边缘计算系统等产品。这些产品在航空航天领域有着广泛的应用。

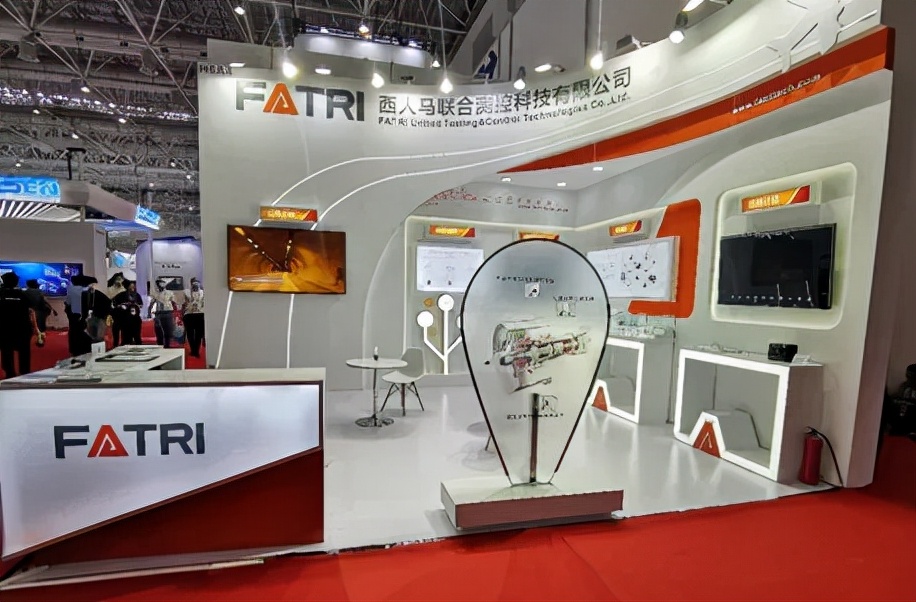

△西人马展台
西人马展品
1. 压力传感器
压力传感器一般应用在飞行试验、发动机测试试验、结构强度测试、风洞试验以及设备制造生产过程中。压力测试的特点主要有被测压力种类多、涉及范围广、测点多、要求测量精度高,如机翼弯曲压力、机舱压力、发动机压力等。
西人马公司展出了适合于航空使用的TYZV01/02/03/09压阻式压力传感器,它们具有良好的线性度,耐冲击能力强,优异的灵敏度,可测更宽的频率范围,自带温度补偿以及卓越的静态和动态性能,可用于气体的表压或差压测量。西人马研制的压力传感器支持嵌入式安装,其小直径的特点适合于测量飞机表面压力、涡轮发动机进气畸变压力等参数。
2. 加速度传感器
在航空航天领域,加速度传感器应用在姿态航向基准系统、飞机导航系统、飞行控制系统、包括颤振测试在内的结构测试、健康系统测试、稳定性测试、地面振动测试(风洞测试)模态测试、发动机控制系统、制导系统等。
例如,在惯性导航系统里就包括加速度传感器和陀螺仪,惯性导航系统通过加速度传感器测得飞行器的加速度,然后通过一次和二次积分可得到飞行器的速度和位移,通过计算机可得到飞行器的航程和航向。飞行器各个部件产生振动,可用振动加速度传感器检测,测得的振动加速度信号进行一次和二次积分即可得到振动速度和位移,根据信号判断飞行器是否正常,来监控设备振动状态,根据数据改进设计或排除故障。
西人马公司在珠海航展上展出的加速度传感器型号有AYDV04/05/07/09,AYDC06/08/13和ADRV00/01/03/04。
西人马的压电式加速度传感器具有优异的频响特性,可测更宽的频率范围,有着极佳的信噪比,有利于捕捉细微的信号,体积小、重量轻,更加方便安装。电容式加速度传感器采用MEMS VC技术,具有零频响应、低功率、小体积的特点,其性能稳定,耐冲击能力强,优异的灵敏度,可测更宽的频率范围。

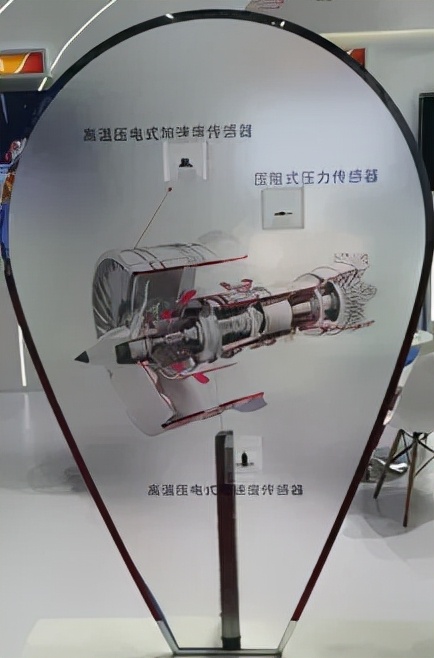

△西人马传感器在航空发动机上的应用示意图
3. 滑油传感器
滑油中的大颗粒是造成航空发动机异常磨损的重要原因,对其进行监测可以对航空发动机的早期故障进行预测,为航空发动机的维修与保养提供依据,这对传感器的灵敏度提出了很高的要求,要求传感器能够实时监测滑油中的颗粒密度,所能检测的颗粒直径越小越好。
西人马开发的滑油传感器型号为RCD01和RCDGX01,该传感器安装在滑油供油管路内,采用电磁感应及光学散射原理,能够探测到磨损的铁磁性及非铁磁性颗粒。具有全密封设计、高可靠性和超长的MTBF等特性。其工作温度范围在-40~85℃之间,工作电压为18V直流电压,可测量的滑油流量范围为1.6~10.2L/min,可探测的颗粒的最小直径达到100μm。

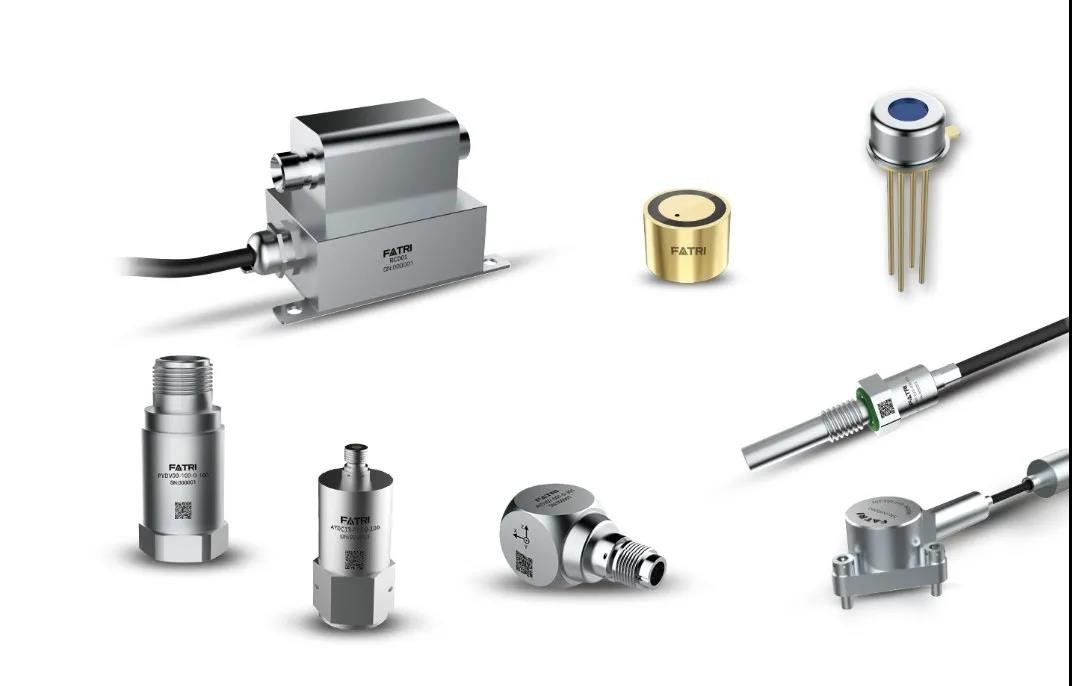

△西人马的传感器产品
4. 数据采集设备
西人马研制的SV0222数据采集器是一款通用可扩展多通道数据采集设备,支持4~24路模拟通道采集和多种电气信号输入/输出,单通道采样率可达256ksps。系统包含主控模块、采集模块、背板模块。采集模块数量可配,支持最大24路模拟通道采集和多样化数字量采集。采集模块支持单独使用,每个采集模块通过POE供电独立完成采集工作。主控模块作为边缘计算单元,可实时处理各种复杂算法。系统可在网络连接故障时,对原始数据及处理结果进行本地存储,待故障消除后将本地数据上传至云端。支持平滑扩容,通过设备级联或分层网络方式扩大系统容量,满足复杂系统采集与处理要求。
此外,西人马公司还在航展现场展出了高温/中温/常温压力芯片,AI SoC芯片FT1700、基于RISC-V架构的MCU芯片CU0801A、压电陶瓷、多个型号连接器等产品。

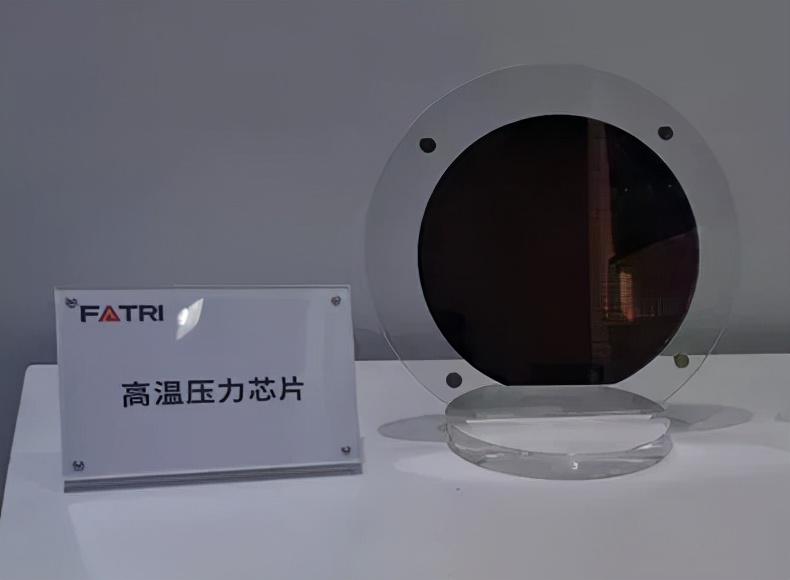

△西人马展台上的高温压力芯片
航空应用案例
在飞行器的风洞试验和飞行试验中,大气数据是重要的试验参数。为了获得可靠的飞行器表面大气压力数据,需要在飞行器表面安装压力传感器。传感器的性能指标,直接影响大气数据测量值的可靠性。传感器测到的数据,将能反映飞行器表面的空气动力学性能,为工程人员评估设计方案的优劣以及制定改进计划提供数据支持。这种压力传感器本身的体积和直径一定要足够小,使传感器安装到飞行器表面后能够与飞行器融为一体,不会因为体积过大产生额外的飞行阻力,影响到试验数据的真实性。西人马的压力传感器就符合以上性能要求。
航空发动机是飞行器最重要的系统,飞行员和地面维护人员要时刻留意航空发动机的运行状态。发动机故障检测及健康管理系统就是维护人员的好帮手。在发动机油泵壳体及旋转部件上加装振动传感器、温度传感器,用于监测发动机、转子、齿轮等运动部件的工作状况;发动机、变速箱油路上装滑油品质传感器,用于实时监测滑油中的杂质含量。西人马的滑油传感器可在33mm的流通口径下,检测直径小于100μm的金属颗粒。西人马的高温传感器使用高可靠性高温压电陶瓷为核心敏感元件,依据航空标准设计,具有优异的频响特性,工作温度可达到650°C,具备超长的MTBF。
![西人马亮相珠海航展](https://p6.toutiaoimg.com/origin/pgc-image/4d46399942b34c3198f31cf69ec2033c.png?from=pc)
△西人马工作人员与客户交流
关于西人马
西人马公司是一家IDM芯片供应商,总人数近1000人,其中科研人员约600人,公司拥有超过500项专利。西人马拥有先进的MEMS\ASIC\SoC以及非硅基芯片的设计、制造、封测能力,基于这些先进的核心技术,西人马既可以单独给客户提供高品质的芯片产品,也可以提供相应的模组和解决方案,利用西人马先进的传感器、边缘计算产品和相应的开发套件帮助客户快速地搭建起具有监测与控制功能的A-IoT系统。西人马立志成为A-IoT时代的科技引领者和全球最具价值的智能化核心硬件供应商。

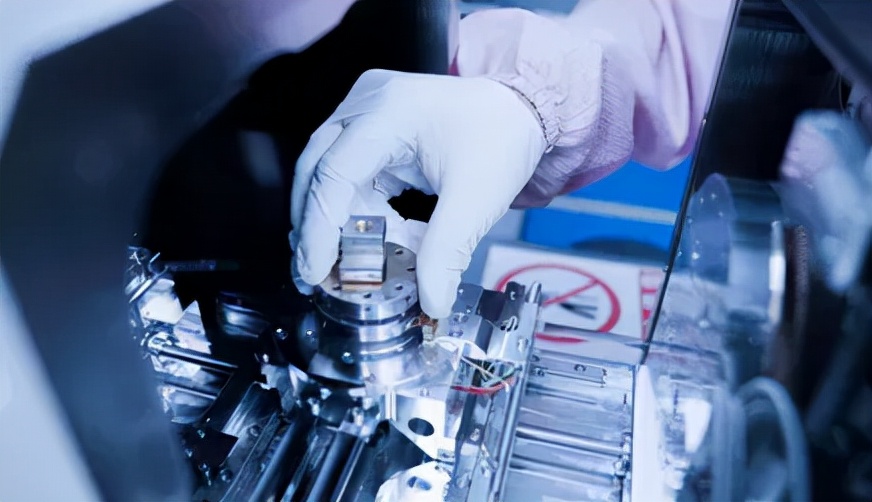

△打造高端芯片和传感器
本届珠海航展的展期从9月28日至10月3日,欢迎各界同仁莅临西人马H6A4展台,进一步了解西人马的先进技术及产品。
